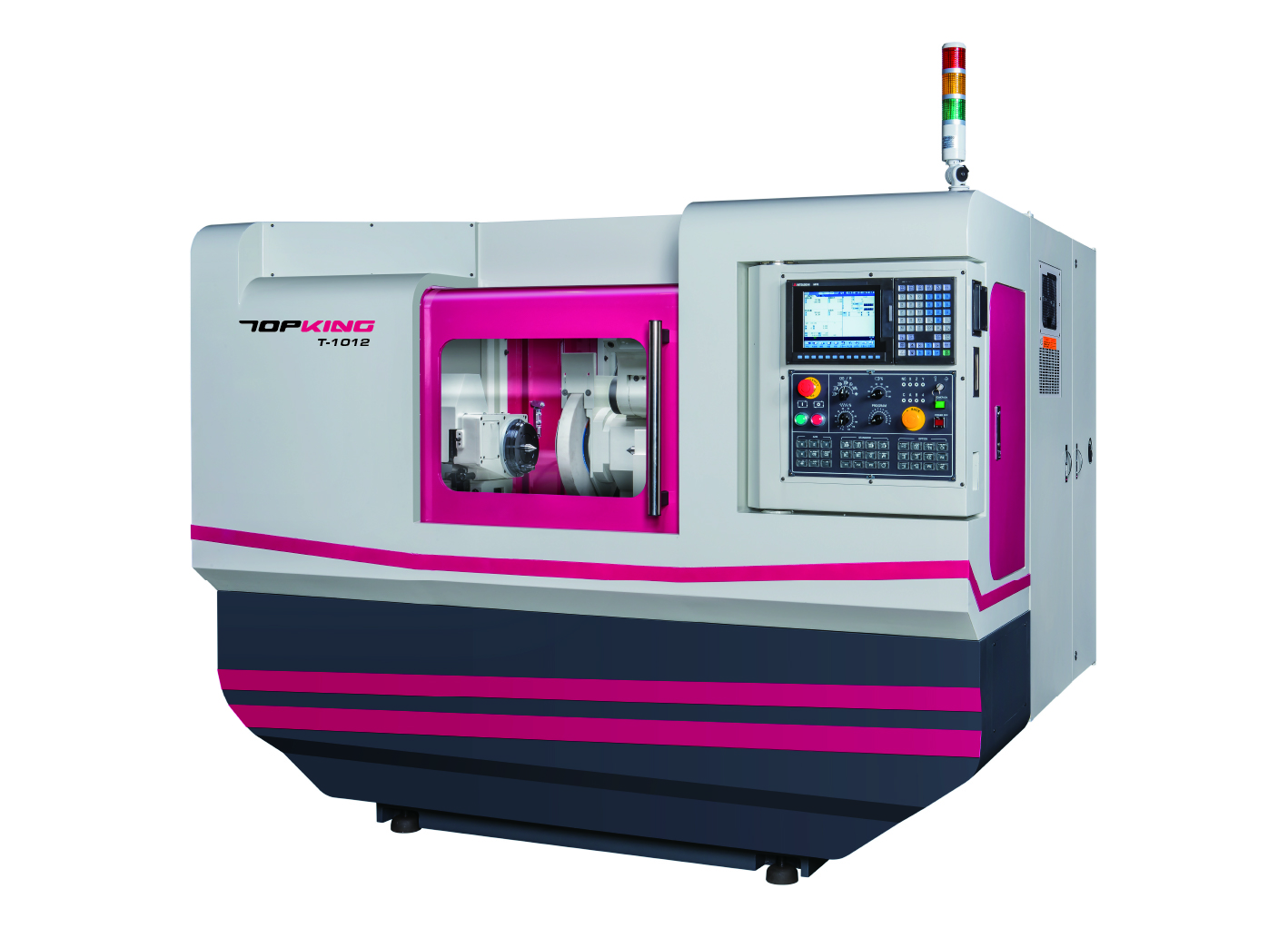

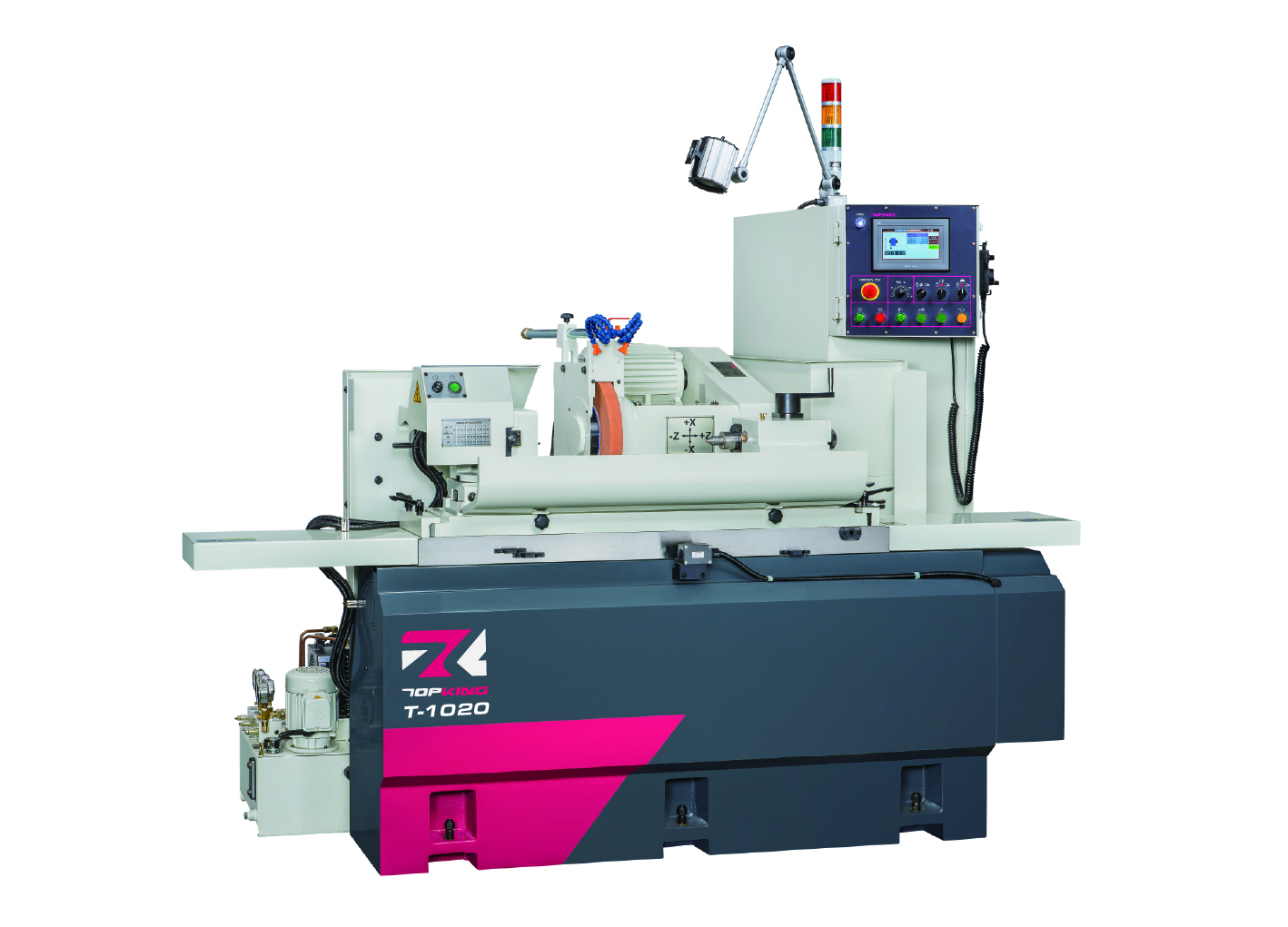

T系列是一款適合多段差工件研磨的簡易型數控外圓磨床。X軸及Z軸皆采用滾珠螺桿搭配伺服
馬達驅動，排除傳統數控磨床復雜的程式編輯，使用高性能控制系統搭配圓形對話式操作介面，
操作簡單、易學習，提供操作者最便捷的操作環境。
產品特色
|
機體 |
|
本機的結構不同于以往的輕量結構的設計理念，大幅提升機體及結構的剛性，達到更加穩固的訴求，滑臺采用更厚實的1V1平的設計結構，及潤滑油系統采用靜壓原理，在研磨時提供最佳的精度及穩定性。 |
|
獨特靜壓自動潤滑系統 |
|
工作臺與砂輪座滑動面，采用先進的靜壓自動潤滑系統。大幅提升潤滑動順暢性，進刀精準，加工精度高。 |
|
砂輪頭座機構 |
|
■ 培林式主軸，采用精密軸承，使用壽命長，更換、維修、保養相較容易。
■ 砂輪主軸采用SNCM-220高級合金鋼材，經正?；?、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理，表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。 |
|

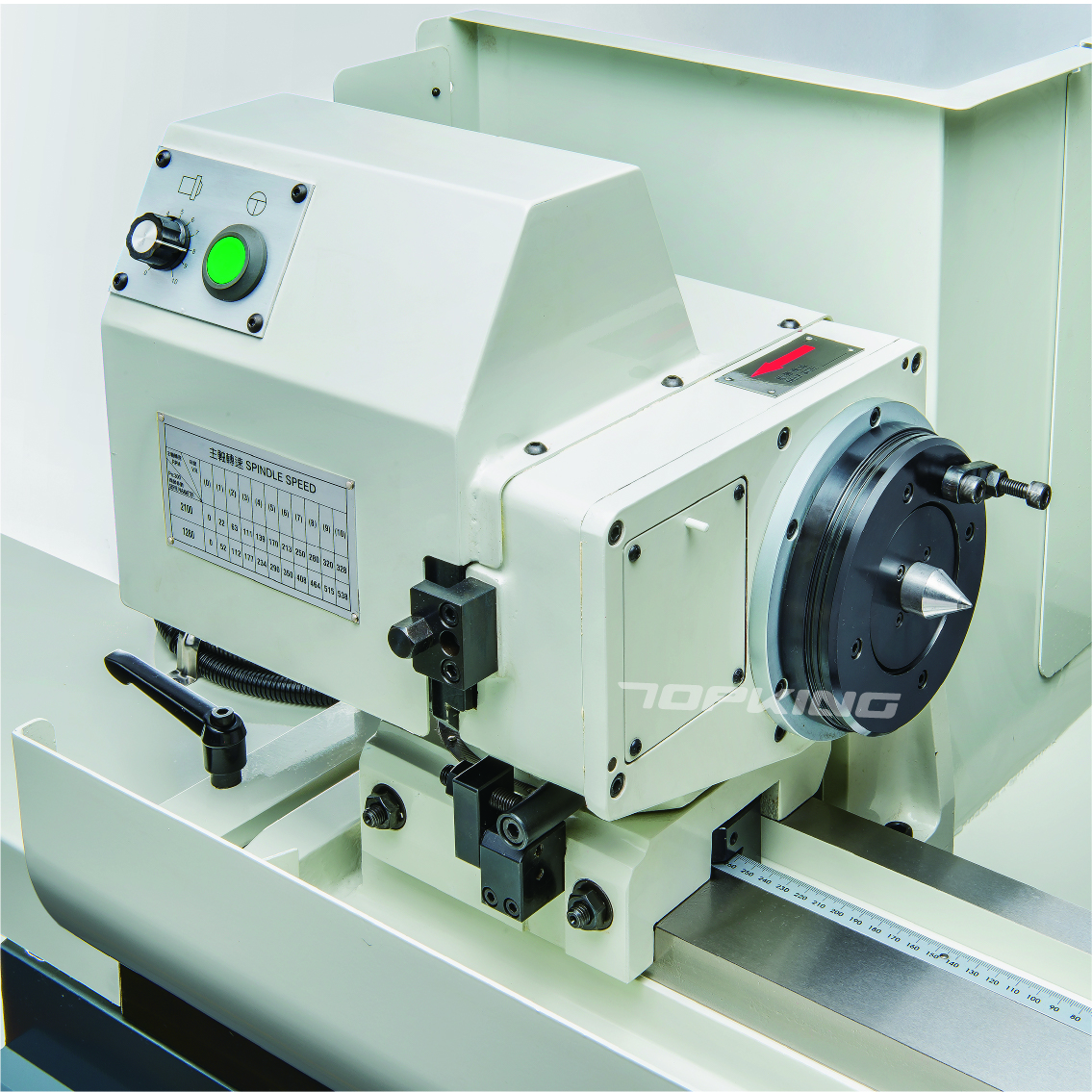

工作主軸 |
|
■ 工作主軸采用精密級軸承，展現最佳的穩定性。
■ 采伺服馬達驅動，無段變速可依需求變更速度。
■ 工作臺固定式工作主軸，增加精度穩定性。 |
|

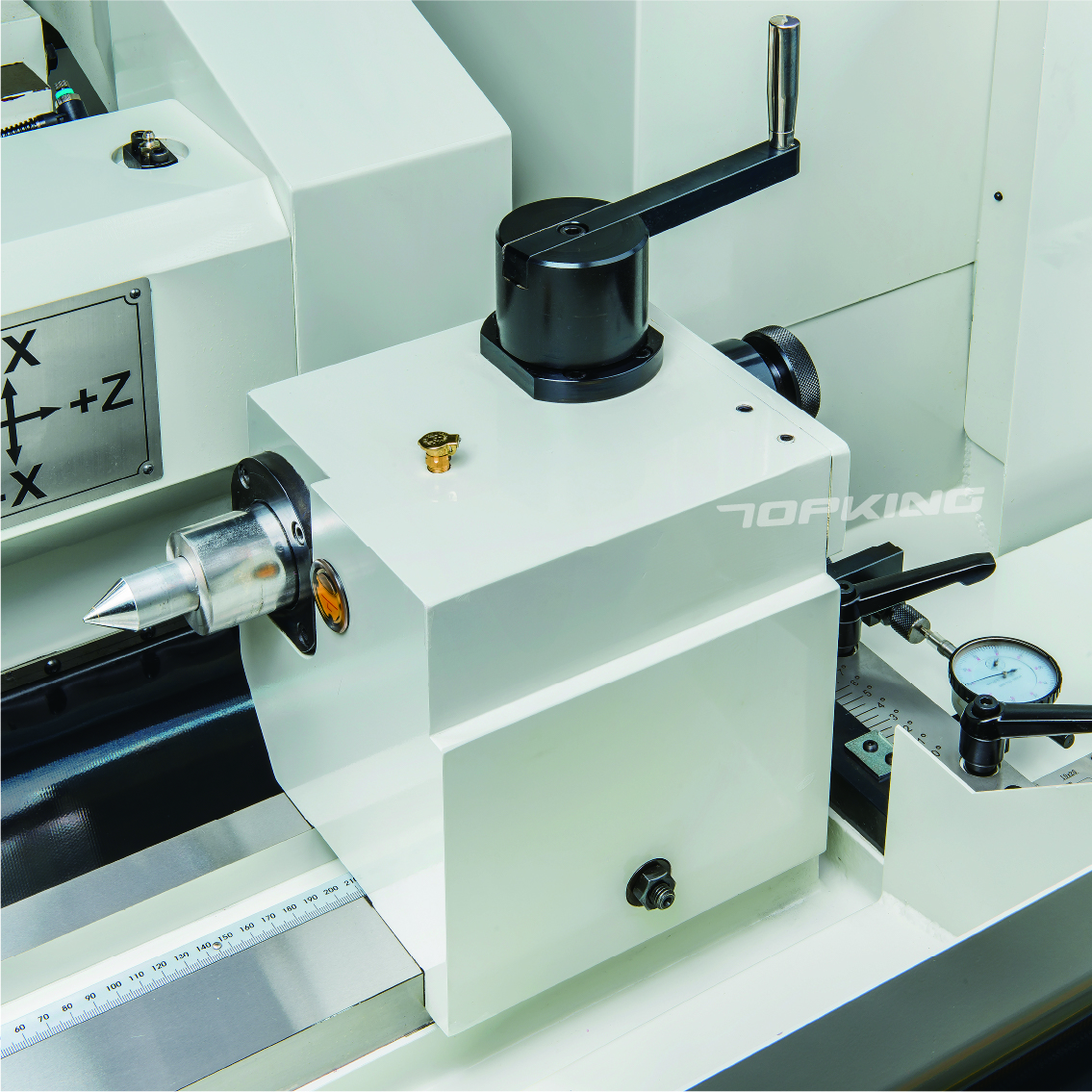

尾座 |
|
尾座潤滑油采用油浴式潤滑系統，隨時確保尾座的高精度。
潤滑系統有附油量檢視計，方便操作者檢視油量。 |
|
多樣化的修整機構 |
|
滑臺固定式修整機構 (T-1012 & T-1020標配):
修整機構固定于Z軸滑臺上，降低因調整工作臺角度后反覆修整對刀動作而造成的誤差。 |
|
圖形對話式操作系統 |
|
■ 金格研發最新圖形對話式操作介面提供操作者最便捷最簡易最安全的操作環境。
■ 不同于以往的程式編輯，數值化編程設定，可自動執行研磨循環、修整循環、補正等指令。
■ 可單鍵記憶機械原點、研磨、修整座標。
■ 多樣化的研磨、修整方式，可以工件需求選擇。 |
產品規格
|
能力 |
T-1012 |
T-1020 |
|
工作臺最大旋徑 |
Ø270 mm |
Ø270 mm |
|
兩頂心間最大距離 |
300 mm |
500 mm |
|
最大研磨直徑 |
Ø250 mm |
Ø250 mm |
|
最大研磨長度 |
300 mm |
500 mm |
|
兩頂心間最大承受重量 |
60 kg |
60 kg |
|
中心高(工作臺面至頂針中心) |
135 mm |
135 mm |
|
砂輪 |
|
|
|
尺寸(外徑 x 寬 x 內徑) |
Ø355 x 38 ~ 50 x Ø127 mm |
Ø355 x 38 ~ 50 x Ø127 mm |
|
線速度 |
33 m/sec |
33 m/sec |
|
回旋工作臺 |
|
|
|
旋轉角度 |
-0° ~ +12° |
-0° ~ +12° |
|
工作主軸頭 |
|
|
|
旋轉角度 |
-30° ~ +90° |
-30° ~ +90° |
|
頂針斜度 |
MT. No. 3 (選配:MT. No. 4) |
MT. No. 3 (選配:MT. No. 4) |
|
主軸轉速 |
10 ~ 300 rpm |
10 ~ 300 rpm |
|
工作主軸負荷(含夾具) |
15 kg (最長長度: 150 mm) |
15 kg (最長長度: 150 mm) |
|
尾座 |
|
|
|
頂針斜度 |
MT. No. 3 (選配.:MT. No. 4) |
MT. No. 3 (選配.:MT No. 4) |
|
中心頂針移動方式 |
手動 |
手動 |
|
尾座軸移動距離 |
25 mm |
25 mm |
|
X軸行程 |
|
|
|
最大移動距離 |
220 mm |
220 mm |
|
快速移動速度 |
6000 mm/Min |
6000 mm/Min |
|
自動切入速度 |
0.001 ~ 2000 mm/Min |
0.001 ~ 2000 mm/Min |
|
最小設定值 |
0.001 mm |
0.001 mm |
|
Z軸行程 |
|
|
|
最大移動距離 |
220 mm |
220 mm |
|
快速移動速度 |
6000 mm/Min |
6000 mm/Min |
|
自動切入速度 |
0.001 ~ 2000 mm/Min |
0.001 ~ 2000 mm/Min |
|
最小設定值 |
0.001 mm |
0.001 mm |
|
馬達 |
|
|
|
砂輪主軸 |
3.75 kW |
3.75 kW |
|
工作主軸 |
0.85 kW |
0.85 kW |
|
X軸-砂輪軸座進給 |
1.0 kW |
1.0 kW |
|
Z軸-工作臺進給 |
1.0 kW |
1.0 kW |
|
油壓泵浦 |
0.075 kW |
0.075 kW |
|
砂輪軸潤滑泵浦 |
0.18 kW |
0.18 kW |
|
研削液泵浦 |
0.18 kW |
0.18 kW |
|
容器容量 |
|
|
|
砂輪軸潤滑油箱 |
14 L |
14 L |
|
潤滑油箱 |
15 L |
15 L |
|
機器 |
|
|
|
尺寸 |
3041x 2120 x 2113 mm |
3392 x 2120 x 2113 mm |
|
重量 |
2400 kg |
2600 kg |
|
中心高(地面起至頂針中心) |
1057 mm |
1057 mm |
