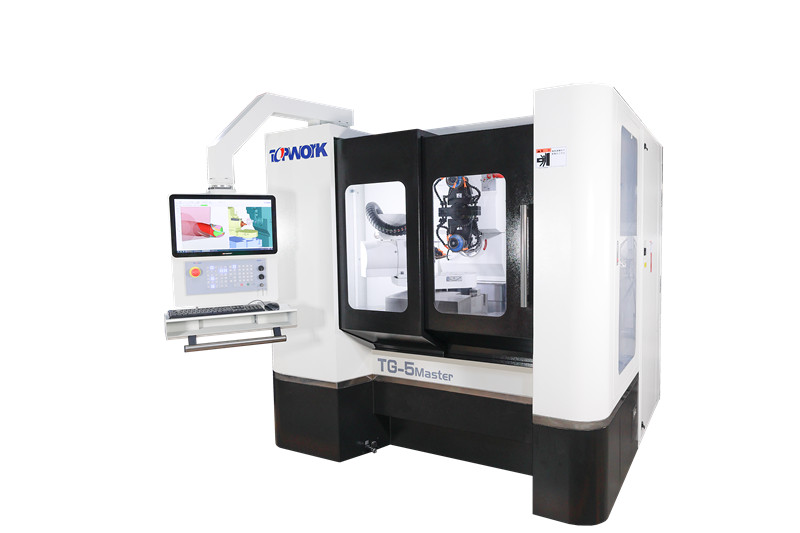

TG-5 CNC 五軸刀具磨床，具靈活、精準的特性且經濟效益佳。
高性價比配備全球知名品牌 NUM Flexium+ 68 控制器及軟件 NUMROTOplus®，擁有強大的刀具設計功能、3D 模擬及碰撞監控，
有效率的處理市場上各種不同刀具生產的難題，實現安全無虞的智慧刀具生產解決方案。
自動上下料系統
·智能型六軸設計，靈活度可挑戰高難度機械手臂的動作要求。
·雙夾爪運用，展現高速度之特色
·高精度夾持定位
·高剛性、低震動確保生產品質
·根據不同工件直徑，料盤裝載能力不同，Ø3 ? 6 mm 之棒材可達 900 支 ( 3 盤 ) 。
機械規格
|
軸向行程 |
X 軸行程 370 mm
Y 軸行程 240 mm
Z 軸行程 190 mm
A 軸旋轉角度 360°
C 軸旋轉角度 -16° ? 196°
|
快速移動速度 |
X / Y / Z 軸快速移動速度 6 m/min
A 軸快速移動速度 100 rpm
C 軸快速移動速度 15 rpm
|
解析度 |
線性軸解析度 0.001 mm
旋轉軸解析度 0.001°
|
研磨范圍 |
工件直徑 3 ? 20 mm
工件最大旋徑 90 mm
工件最大長度 150 mm
工件最大刃長 100 mm
|
砂輪主軸 |
皮帶式主軸 BBT30
主軸型式 內藏式主軸 HSK50C/E - 選配
※ HSK50E 含砂輪自動交換系統
7.5 kW ( 皮帶式主軸 )
主軸功率 5.5 kW ( 內藏式主軸 ) - 選配
主軸轉速 9000 rpm
砂輪組 最大 2 x Ø150 mm ( 6" ) - 選配
|
控制器 |
控制器 NUM Flexium+ 68
|
機械規格 |
總功率 Max. 25 kVA
機械重量 4600 kg
5200 kg ( 含自動上下料系統 )
機械尺寸( 寬 x 深 x 高 ) 2526 x 2684 x 2242 mm
2720 x 2684 x 2242 mm (含自動上下料系統)
空氣壓力 Min. 5 kgf/cm²
切削油額定流量 Min. 150 L/min
