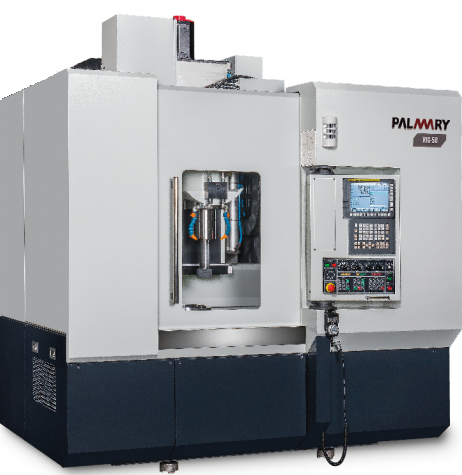

VIG-50立式數控內外圓復合磨床
簡要描述：
無
瀏覽次數：6192
發布時間：2016-11-24
索取報價
.jpg)
用.JPG)
|
立式內外圓復合磨床本機特色 |
|
|
|
|
|
1. ATC刀庫為標準配備 |
|
|
|
工具交換為全自動進行。 |
|
|
冷卻液噴嘴的交換為One touch式操作。 |
|
|
|
|
2. 砂輪主軸為新開發的高剛性、超精密主軸。 |
|
|
|
采用超精密陶瓷培林。 |
|
|
使用油霧潤滑 |
|
|
內藏式馬達以油循環冷卻保護。 |
|
|
|
|
3. 主軸旋轉工作臺，主要主軸采用超剛性培林。 |
|
|
|
使用滾輪工作臺用的培林。 |
|
|
對應單側較重的工件、偏心孔的研磨都沒有問題。 |
|
|
|
|
4. 斜進研磨仕様為標準配備。 |
|
|
|
平面砂輪帶來的高精度是理所當然。 |
|
|
搭配斜進式砂輪可進行更高效率的端面研磨。 |
|
|
|
|
5. 作為熱變位對策的盛水盤為標準構配備。 |
|
|
|
和保溫瓶構造類似。 |
|
|
床臺上面和盛水盤間有空氣間隙 |
|
|
此為切削液的熱能不易傳導至機床的構造。 |
|
|
能夠達成精度的安定性。 |
|
|
|
|
6. 鑄件采用蜂巢構造或管結構，打造出高剛性的構造體。 |
|
|
|
蜂巢構造可將力道平均分散，進而成為最強的構造體。 |
|
|
而管結構是對抗彎曲、扭曲強而有力的結構。 |
|
|
|
|
VIG-50 |
|
|
|
能力 |
研磨外徑尺寸 |
∅38-500 mm |
|
|
內孔研磨工件最大長度 |
-∅199:200 mm;∅200-:350 mm |
|
|
外徑研磨工件最大長度 |
350 mm |
|
|
主軸旋徑 |
∅550 mm |
|
|
工件最大長度 |
410 mm |
|
|
工件最大載重 |
500 kg |
|
|
|
|
|
砂輪軸（Z軸） |
主軸上端至砂輪距離 |
510 mm |
|
|
主軸轉速 |
2,700-15,000 r.p.m. |
|
|
砂輸外徑 |
∅40-205 mm |
|
|
最大周速度 |
45 m/s |
|
|
刀桿樣式 |
HSK-E63 |
|
|
|
|
|
工件軸 |
工件臺尺寸(花盤) |
∅550 mm |
|
|
工件軸回轉速 |
20-220 rp.m. |
|
|
|
|
|
行程 |
X軸行程 |
970 mm |
|
|
X軸速度 |
∅0-10 M/min |
|
|
X軸最小設定值 |
∅0.0001 mm |
|
|
X軸電子手輪每刻度 |
∅0.0001，∅0.001，∅0.05 mm |
|
|
Z軸行程 |
550 mm |
|
|
Z軸速度 |
0～10 M/min |
|
|
Z軸最小設定值 |
0.0001 mm |
|
|
Z軸電子手輪每刻度 |
0.0001，0.001.0.05 mm |
|
|
X/Z軸滑軌形式 |
線性滑軌 |
|
|
|
|
|
馬達 |
工作主軸 |
3.7 kW |
|
|
砂輸主軸 |
15 kW |
|
|
X 軸 |
4.0 kW |
|
|
Z 軸 |
4.0 kW |
|
|
ATC |
0.75 kW |
|
|
油壓泵浦 |
0.75 kW |
|
|
切削液泵浦 |
0.375 kW |
|
|
切削液泵浦(高壓)-砂輪主軸用 |
2.1 kw |
|
|
|
|
|
動力 |
電力 |
30 KVA |
|
|
空壓(工作壓力與有效排量) |
0.7 Mpa 與 1,800 NL/min |
|
|
|
|
|
箱量 |
油壓箱 |
30 L |
|
|
主軸打刀油箱 |
12 L |
|
|
主軸冷卻油箱 |
45 L |
|
|
冷卻水箱 |
600 L |
|
|
|
|
|
機械重量 |
凈重 |
7000 kg |
