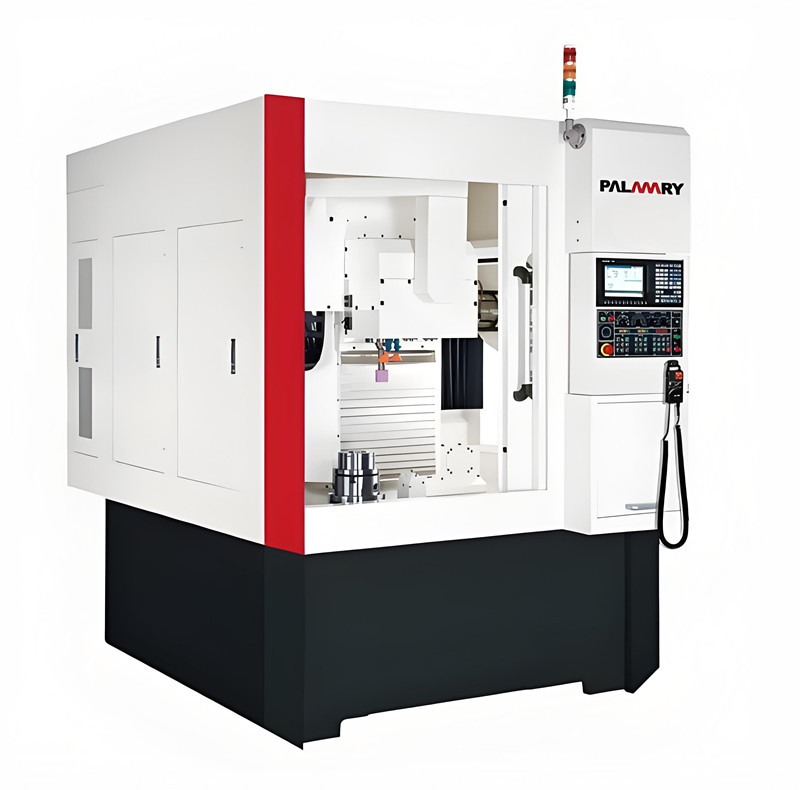

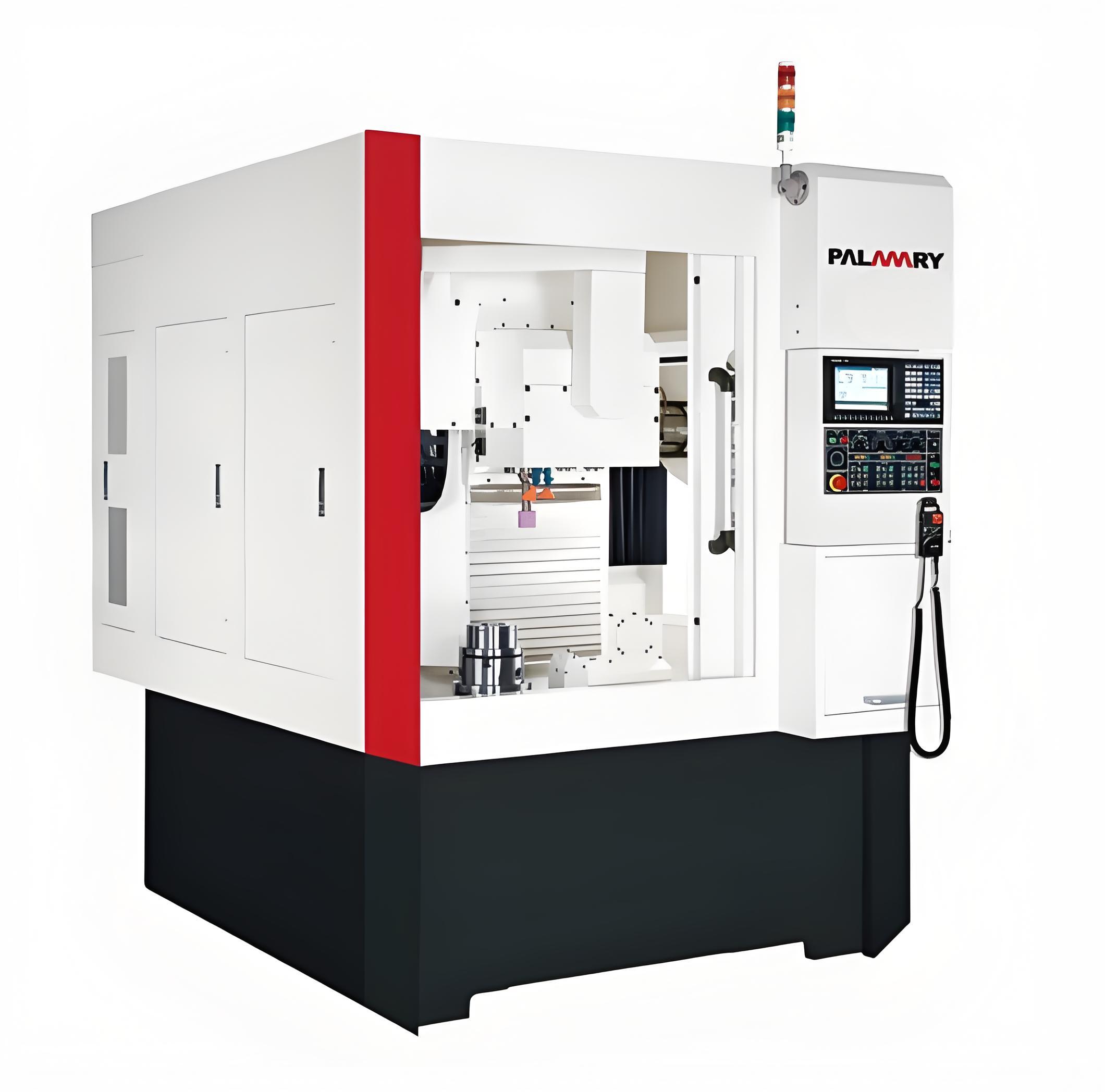

立式內外圓復合磨床特點:
1. 立式磨床優點:
(1) 不受工件與夾具自重導致震動與偏擺問題，影響研磨精度。
(2) 不規則外型工件之夾持容易。
(3) 內孔與外型不對稱之工件，也可做內孔與端面研磨。
(4) 蜂巢式機體結構，保證最佳機械剛性與穩定性。
(5) 機體采用高級米漢納(Meehanite)鑄鐵制成，經燒燉處理及時效處理在加工，材質穩定性佳，無變形之虞。
(6) X, Z軸采用交叉式滾柱線性滑軌，耐荷重能力優異。
立式內外圓復合磨床規格:
|
機型 |
|
VIG-2015/VIG-2015E |
|
能力 |
|
|
|
內孔研磨尺寸范圍 |
mm |
Ø14 ~ Ø200 |
|
外圓研磨尺寸范圍 |
mm |
Max. Ø200 |
|
研磨最大長度 |
mm |
150 |
|
工件最大旋徑 |
mm |
Ø300 |
|
工件最大長度 |
mm |
150 |
|
工件最大載重 |
kg |
100 |
|
行程 |
|
|
|
X軸左右移動 |
mm |
500 |
|
Z軸上下移動 |
mm |
400 |
|
砂輪主軸 |
|
|
|
砂輪回轉數 |
rpm |
9,000 ~ 30,000 (Opt. 75,000) |
|
砂輪直徑 |
mm |
Ø10 ~ Ø95 |
|
砂輪最大線速度 |
M/min |
2700 |
|
外磨主軸 (E系列) |
|
|
|
砂輪回轉數 |
rpm |
2,000 ~ 4,000 |
|
砂輪直徑 |
mm |
Ø355 x Ø50 x 127 |
|
砂輪最大線速度 |
M/min |
2700 |
|
工件軸 |
|
|
|
工件軸回轉數 |
rpm |
40 ~ 800 |
|
工件夾頭 |
|
|
|
工件夾頭尺寸 |
mm |
200 |
|
進給 |
|
|
|
X/Z軸快速進給 |
M/min |
6M |
|
X/z軸切削速率 |
mm/min |
0 ~ 16,000 |
|
X/Z軸最小設定單位 |
mm |
0.001(0.0001) |
|
X/Z軸滑軌形式 |
|
線性滑軌 |
|
馬達 |
|
|
|
工件軸 |
kw |
3.5 |
|
內磨主軸 |
kw |
3.0 扭距 : S1 = 1.1Nm , S6 = 1.5Nm |
|
外磨主軸 (E系列) |
kw |
3.0 扭距 : S1 = 15Nm , S6 = 20Nm |
|
冷卻泵浦 |
kw |
0.75 |
|
油壓泵浦 |
kw |
0.75 |
|
潤滑系統 |
w |
20 |
|
容量 |
|
|
|
冷卻水箱 |
L |
140 |
|
油壓油箱 |
L |
20 |
|
主軸水冷卻水箱 |
L |
15 |
|
電源供應 |
|
|
|
電源容量 |
|
AC200V 32KVA |
|
機械尺寸 |
|
|
|
長 x 寬 x 高 |
mm |
2,300 x 1,900 x 2,400 |
|
機械凈重 |
kg |
7000 |
|
數控 |
|
|
|
裝置型別 |
|
三菱 |
標準配件:
1. 全罩式鈑金
2. CNC控制器 (三菱M60對話式程序輸入軟件)
3. 鉆石修刀
4. 油壓系統
5. 冷卻系統
6. 工具與工具箱
7. 內藏式砂輪主軸(9,000 ~ 30,000 RPM)
8. 主軸水冷卻裝置
9. X, Z軸光學尺
|
|
選購配件:
1. 油壓3爪夾頭
2. 3爪夾頭
3. 內藏式砂輪主軸 (30,000 ~ 75,000 RPM)
4. 回轉式修整裝置
5. 軟爪車削裝置
6. 集霧裝置
7. 電磁除屑機
8. 紙帶式冷卻液除屑裝置
9. 油水式冷卻液除屑裝置
10. 外徑自動量測裝置
11. 內徑自動量測裝置
12. 電流間隙防撞系統
