十字滑臺設計

工作臺始終固定于底座上，搭配X軸與Z軸十字滑臺設計，提升加工速度與穩定性。

■ X軸與Z軸結構采用十字滑臺形式設計，縮小占地面積。

■ 兩軸使用全密閉伸縮護罩，完整的保護傳動結構，杜絕研磨屑與冷卻液的污染。

X軸線性馬達驅動

■ X軸線性馬達直接驅動搭配線性導軌，進給無背隙問題

■ 十字滑臺結構，進刀軸(X軸)裝載高速、高精度線性馬達配合全閉式回路控制光學尺，進刀快速且精準，與C軸相互搭配，將角度與速度控制在最流暢的配合狀態。

■ 移動速度快，每分鐘可達15,000 mm

■ 線性馬達本身主要由線圈及永久磁鐵構成，無磨耗，使用壽命較長。

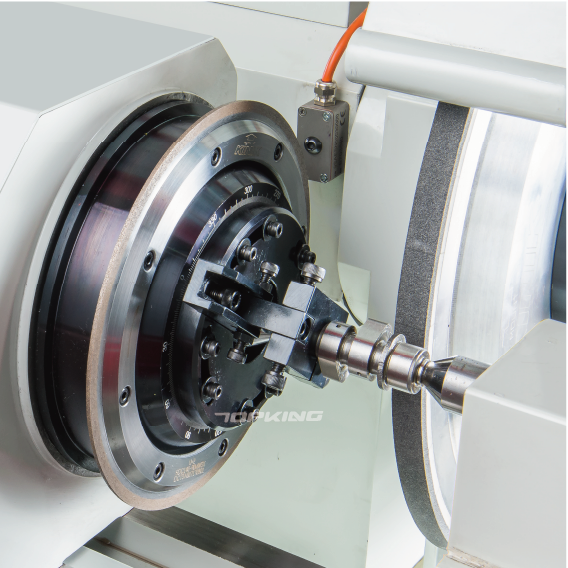

工作主軸

工作主軸采直截式馬達驅動，搭配精密角度譯碼器，角度控制誤差控制于±0.2”，實行精確的角度控制來研磨各式各樣的偏心圓或異形工件。

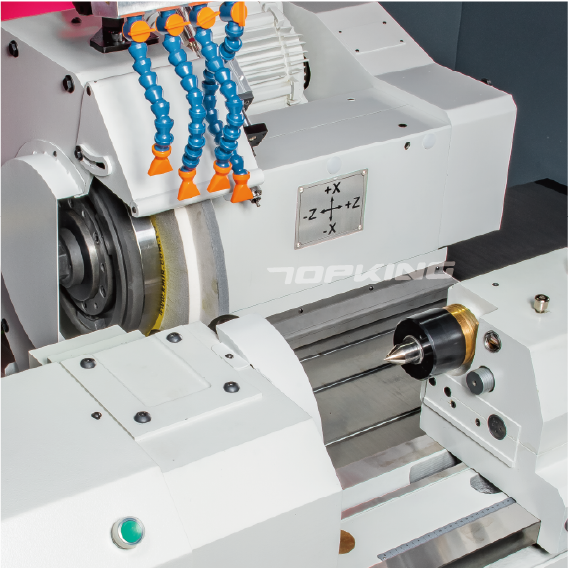

微調式尾座

■ 尾座潤滑油采用油浴式潤滑系統，隨時確保尾座的高精度。

■ 潤滑系統有附油量檢視計，方便操作者檢視油量。

■ 采用兩頂針固定式研磨時，尾座可作±0.03mm 精密微調，進行錐度校正。

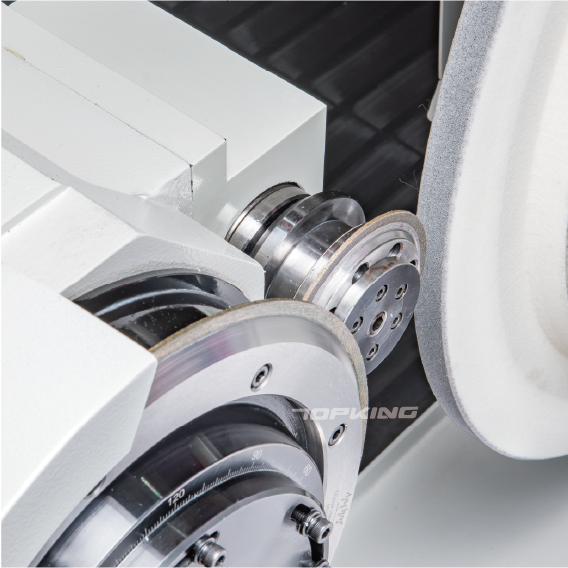

砂輪修整

■ 多樣化的修整機構可依需求選擇

■ 圖形對話式砂輪修整介面，簡易設定修整程式，可更簡易且有效率地完成砂輪修整設定，自動修整成型，符合工件需求。

■ 可配合工件及砂輪修整需求，選擇不同樣式的鉆石滾輪修整裝置(選配)。

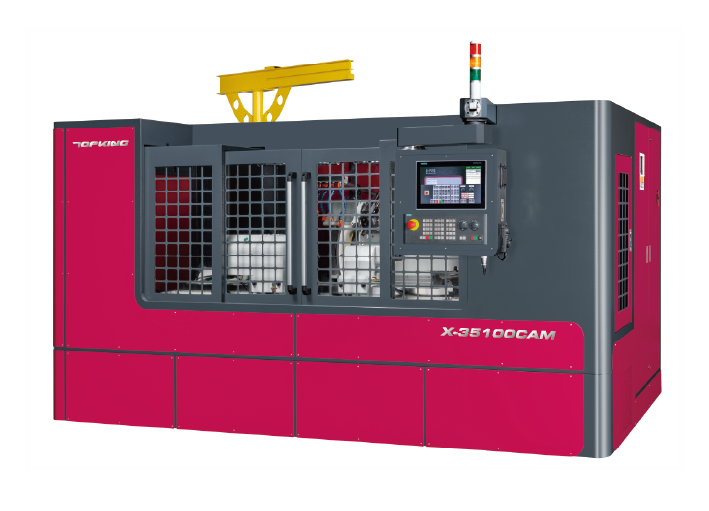

全罩鈑金

標配全罩式鈑金，提供最安全的加工環境

人性化操作系統

搭載西門子840Dsl操作系統，內建針對異形與偏心圓研磨的圖形對話式操作介面，搭配觸控式螢?zāi)皇共僮鞲?jiǎn)易，另可搭配CAD/CAM軟體(選配)，針對客制圖型轉出研磨路徑，提供最有彈性、最人性化的操作環境。
