機體

■ 采用高米漢納(Meehanite)鑄鐵制成，經燒燉處理及時效處理再加工，材質穩定性佳。

■ 滑軌經高周波硬化處理、精密研磨；機體材質穩定，配合內部筋骨結構強化設計，無變形之慮，品質經得起考驗。

■ 本機的結構不同于以往的輕量結構的設計理念，大幅提升機體及結構剛性，達到更加穩固的訴求，滑軌采用更厚實的1V1平的設計結構，在研磨時提供最佳的精度及穩定性。

十字滑臺設計

■ X軸與Z軸結構采用十字滑臺形式設計，縮小占地面積。

■ 兩軸使用全密閉伸縮護罩，完整的保護傳動結構，杜絕研磨屑與冷卻液的污染。

■ X軸與Z軸標配高解析度封閉式光學尺，穩定定位精度與加工品質。

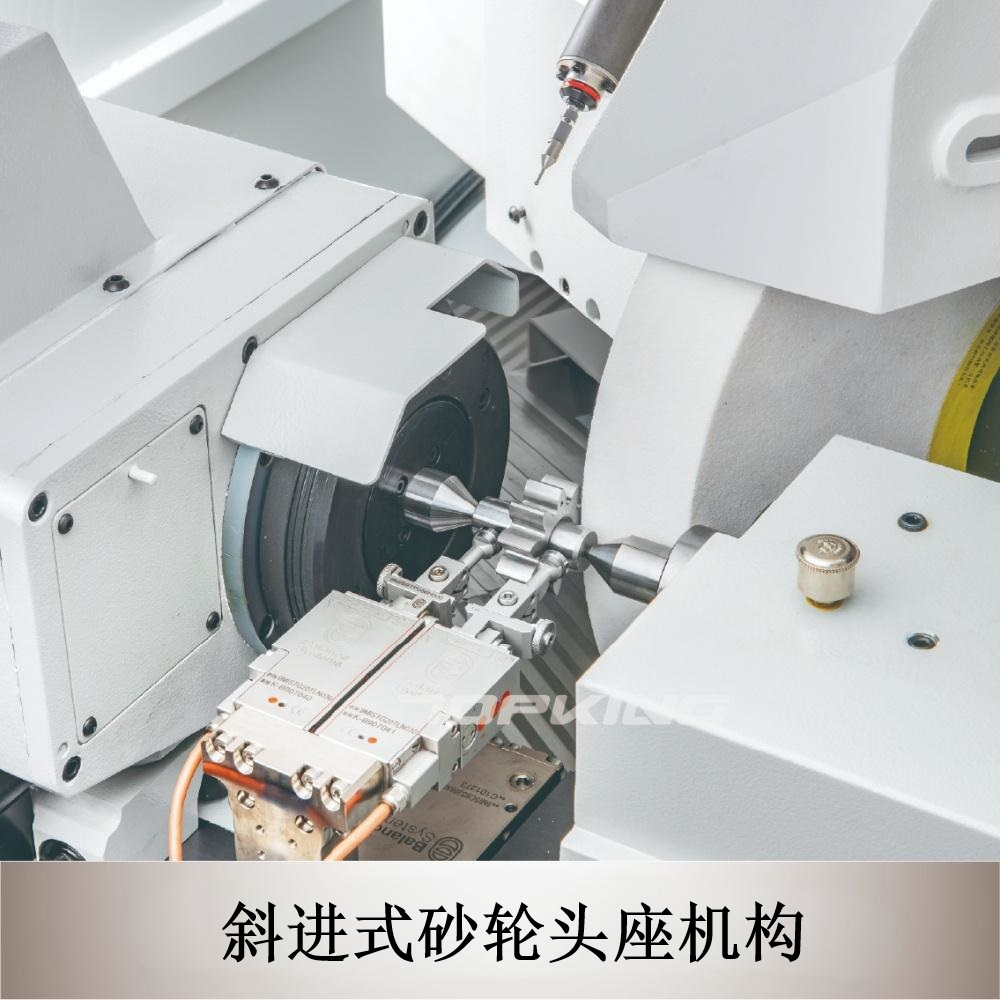

斜進式砂輪頭座機構

■ 培林式主軸，采用精密軸承，使用壽命長，更換、維修、保養相較容易。

■ 砂輪主軸采用SNCM-220高級合金鋼材，經正?；?、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理，表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。

高剛性滑軌設計

根據加工性質的不同，采用不同的設計方式:

X-25 系列兩軸采用精密線軌搭配滾珠螺桿設計，為小型工件提供輕快的進給模式

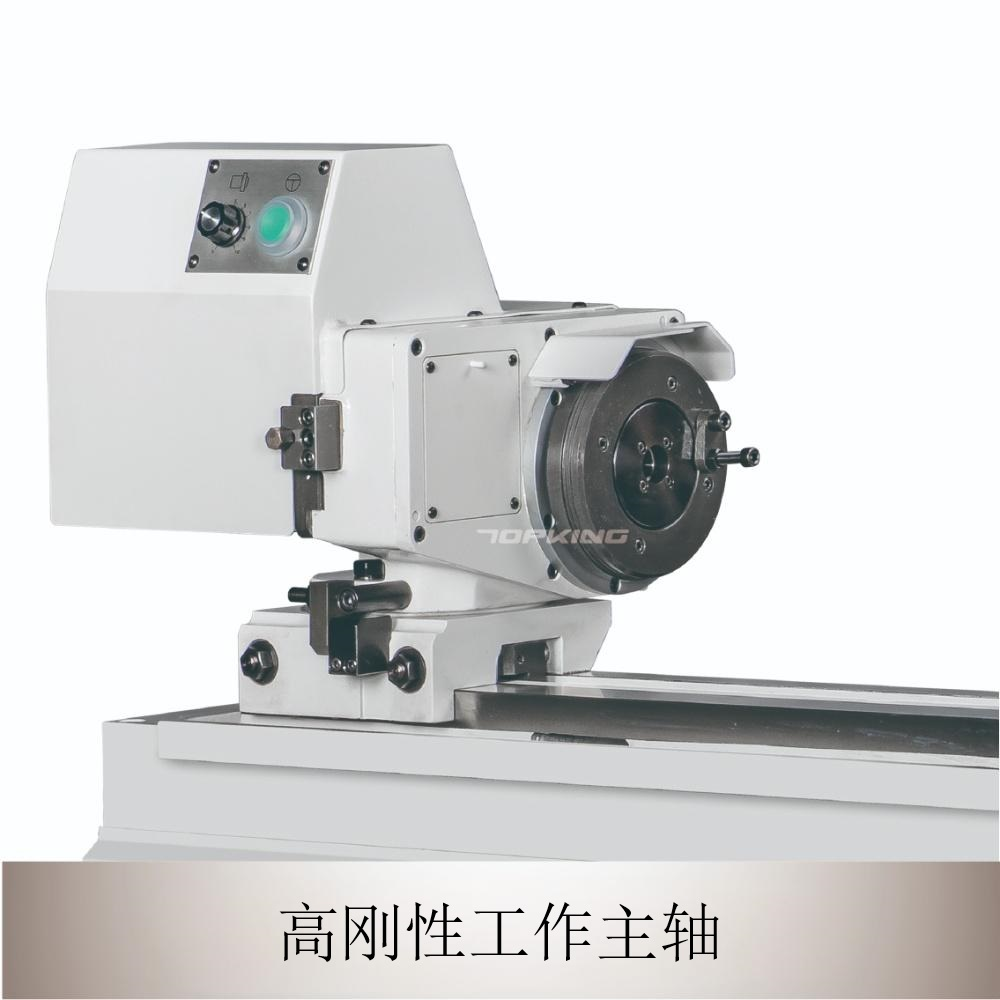

高剛性工作主軸

工作主軸采用精密級軸承，在研磨時展現最佳的穩定性。

采伺服馬達驅動，無段變速可依需求變更速度。

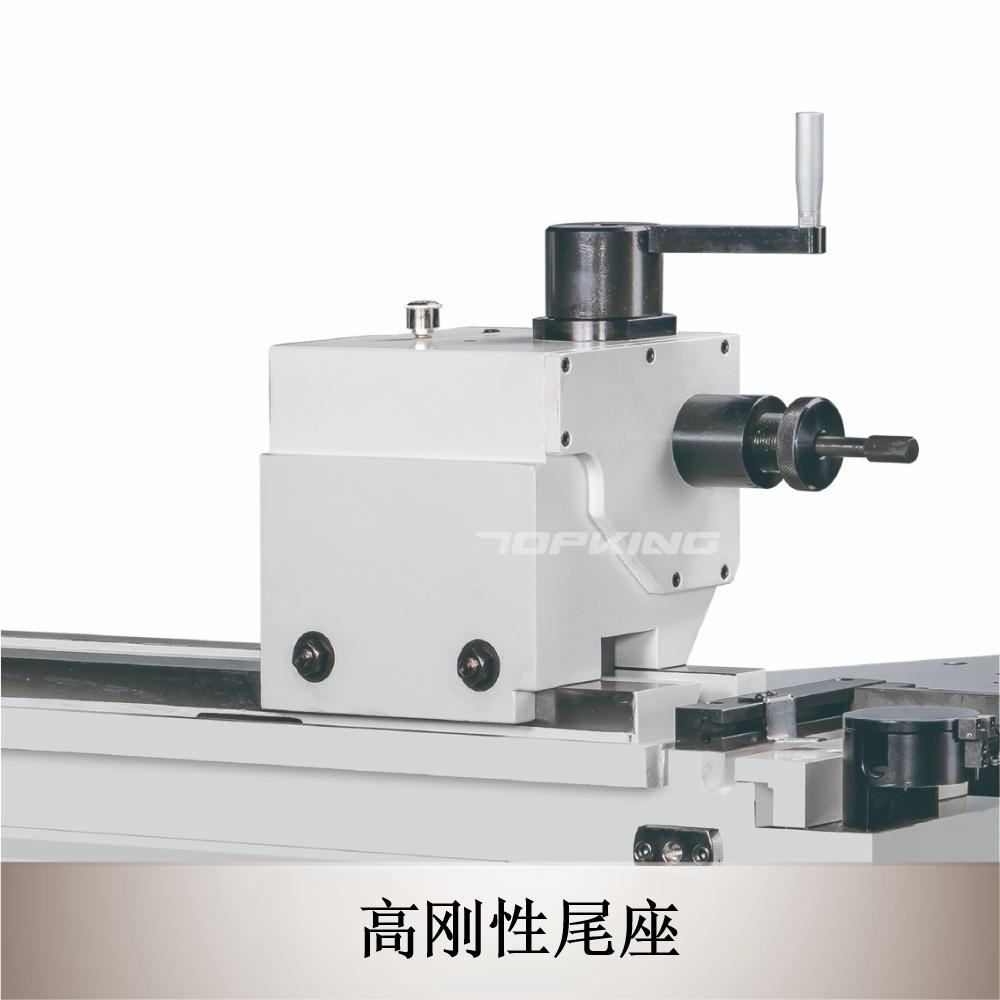

高剛性工作主軸及尾座

■ 工作主軸臺與尾座針對重型工件設計，結構剛性強，提升了整體載重量。

■ 主軸臺采用伺服馬達驅動，可依需求無段變速調整。

■ 尾座可選用油壓式與止擋裝置，操作便利。

■ 工作主軸及尾座皆附有平面氣壓設計，方便位移、減少摩擦，加強使用壽命。

■ 主軸及尾座裝有針對頂針與頂針孔接觸面的冷卻裝置，降低頂針與頂針孔接處面摩擦發熱所產生的變形。

砂輪修整

X軸與Z軸兩軸同動控制，依工件需求，進行多段差成形修整。

人性化操作系統

■ 內建先進的CNC控制系統搭配圖形對話式的操作介面。操作者可借著圖形的導引，將復雜的工件分成數個研磨工序，以數值化的方式簡化研磨及修整的工序編輯。不需另外進行復雜的程式編寫(G碼、M碼)，提供最便捷的操作環境。

■ 內建多樣化的研磨及修整方式，可數值化編輯外徑、內徑(選配)、端面、成型的研磨及修整工序。
